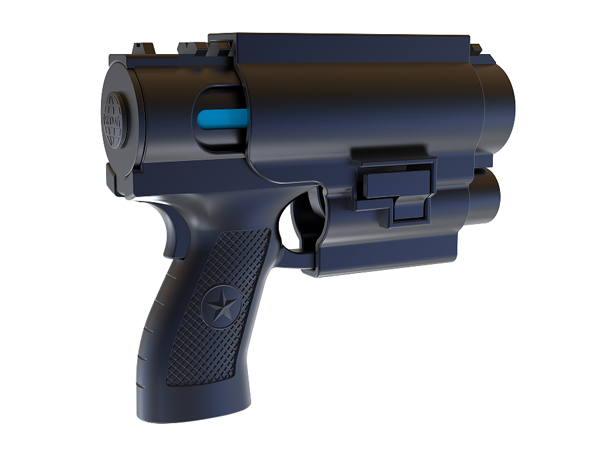

ZD-A1型快速催泪击发器

作者:超级管理员    发布时间:2023-12-09 09:26:57     浏览次数 :59



ZD-A1型快速催泪击发器采用枪型外观设计,其与可视横喷型催泪喷射剂配套使用,起到快速击发催泪喷射剂(催泪剂应符合GA884-2018公安单警装备催泪喷射器)的作用;同时还配有照明装置,可实现强光照明和暴闪眩目的功能;具有保险模式、日间模式、夜间模式等工作模式。中盾ZD-A1型快速催泪击发器已申请国家专利(实用新型专利申请号:202322262359.3;外观专利申请号:202330568274.0)。

一、主要技术参数:

1、产品材质:尼龙6+玻纤、6061-T6铝合金。

2、主体尺寸:长度:190±3mm;高度:158±3mm;厚度:47±3mm。

3、产品重量(不含催泪剂):329±5g。快拔套重量:205±5g。

4、电池参数:3.7V/2600mAh, 电池型号18650。

5、电源参数:DC5V/1000mA电源充电,充电口Type-C,充电时间4小时。

6、照明装置:10W大功率白光LED,强光初始照度≥200lx,照明时间≥6小时,暴闪模式频率9Hz。

7、环境适应性:产品高温(55℃、2h),低温(-20℃、2h)各部分功能应正常。

8、拓展功能:具备皮卡汀尼导轨,可配合其他瞄具使用。

二、结构组成:

快速催泪击发器由枪型壳体、弹仓、弹仓后盖(包含滑动板、卡扣、弹簧)、枪型握把、扳机(击发装置)、模式切换开关、18650电池、电池筒、充电模块,电源开关、照明装置、快拔套等部件组成。

三、保险结构:

快速催泪击发器设置有保险装置,保险装置具备移动滑块设计,通过保险装置保险调节可以转变装置不同功能的使用。如保险模式、日间模式、夜间模式的切换,打开保险模式下不能激发催泪剂。

四、夜间模式:

快速催泪击发器带设置有照明装置,与快速催泪击发器为一体化设计,不可与拆卸,其在夜间模式下,激活照明装置,照明装置开始工作并发出灯光照明,同时,保险装置解锁,快速催泪击发器处于工作状态,可以正常击发催泪剂,击发同时照明装置进入爆闪状态,待击发停止后自动恢复成灯光照明。

五、使用说明:

快速催泪击发器的模式切换开关在最上端档位,为保险模式,此时不能发射催泪剂;模式切换开关在中间档位,为日间模式,此时握紧把手,压下催泪剂发射保险,勾动扳机即可发射催泪剂;模式切换开关在最下端档位,为夜间模式,照明装置打开,白光灯珠工作,此时握紧把手,压下催泪剂发射保险,勾动扳机即可发射催泪剂,击发催泪剂的同时光源照明装置进入爆闪状态,待击发停止后自动恢复成灯光照明。

更换催泪剂时,需向下滑动弹仓后盖滑动板,同时向后推动催泪剂罐体,装上新催泪剂罐体,按下弹仓后盖滑动板,即可锁止弹仓后盖。

快拔套使用:从快拔套取出快速催泪击发器时,需按下快拔套锁止按钮,同时向上拔出快速催泪击发器。从腰带取下快把套时要按下腰带扣锁止按钮。
